仕様概要

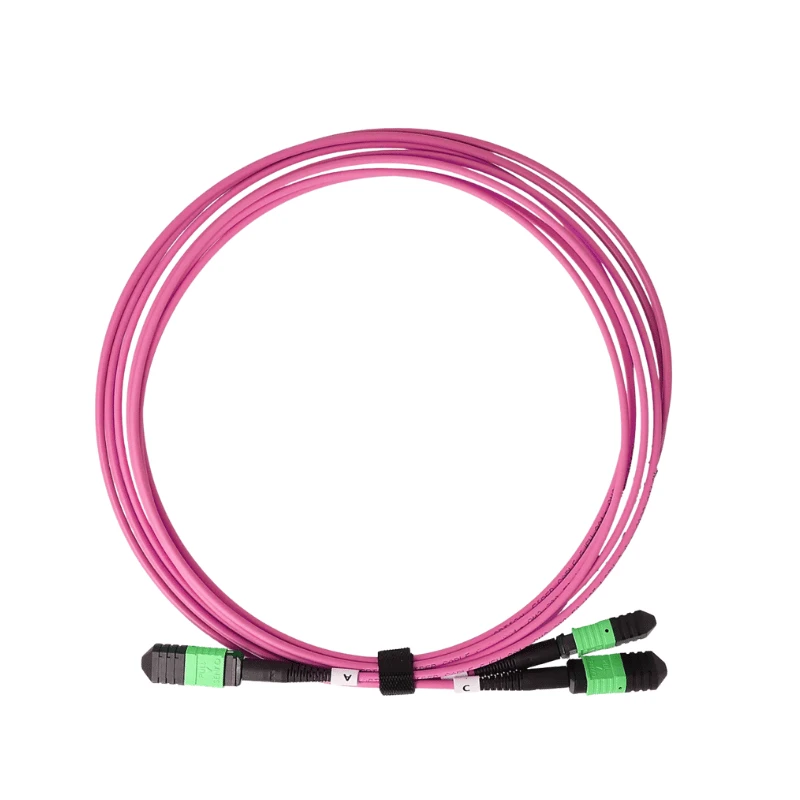

製品図
基本機能
| コネクタA | MPO/MTP メス、12 心または 8 心、ピンありまたはなし |
| コネクタB | 8×ST UPCまたは12×ST UPC個別コネクタ |
| ファイバーの種類 | OM4 マルチモード 50/125µm、レーザー-に最適化 |
| 繊維数 | 8 ファイバーまたは 12 ファイバー構成 |
| ケーブル構造 | ファンアウトブレークアウトレッグを備えた丸いトランク |
| 幹線ケーブル径 | 3.0mm丸型ケーブル（標準） |
| ブレイクアウトレッグ | 900µm タイト-バッファリング、TIA-598 に従ってカラーコード化- |
| ジャケットの評価 | LSZH（標準）、OFNP（プレナム）、PVC（汎用） |
デジタル機能
| パラメータ | OM4 マルチモード仕様 |
|---|---|
| 挿入損失(MPO端) | 標準 0.35dB 以下、最大 0.50dB 以下 |
| 挿入損失(ST端) | 標準 0.30dB 以下、最大 0.50dB 以下 |
| リターンロス (UPC) | 45dB以上 |
| ファイバーの減衰 | 3.0dB/km以下 @ 850nm、1.5dB/km以下 @ 1300nm |
| 帯域幅 | 850nmで4700MHz・km以上 |
| 動作波長 | 850nm/1300nm (マルチモード) |
機械仕様と環境仕様
機械仕様
- ブレークアウトの長さ: 0.5m、1m、1.5m、2m、またはカスタム
- 幹の長さ: 1m ～ 100m、カスタム長も利用可能
- ケーブル径：3.0mm丸型幹線ケーブル
- ブレークアウトレッグ直径: 900µm タイト-バッファリング
- 引張強度：50N以上（胴部）、30N以上（折れ脚部）
- 耐衝撃性：1000N/100mm以上
- 曲げ半径: 10× ケーブル直径 (動的)、5× ケーブル直径 (静的)
環境仕様
- 動作温度: -10 度～+70 度
- 保管温度: -40 度～+85 度
- 相対湿度: 0% ～ 100% (結露なきこと)
- 高度: 0 ～ 5,000 メートル
- 難燃性等級: UL94 V-0、OFNP (プレナム)、LSZH
- 耐紫外線性: あり (屋外用ジャケットの場合)-
- 侵入保護: IP67 (屋外-定格コネクタの場合)
カスタマイズオプション
私たちは、すべてのネットワーク インフラストラクチャに固有の要件があることを理解しています。 MPO-ST ブレークアウト ケーブル光ファイバー アセンブリでは、次のカスタマイズ オプションを利用できます。
ケーブル長の構成
幹の長さは1mから100mまで。ブレイクアウトレッグの長さは0.3mから5mです。ラックとキャビネットのレイアウトの正確な寸法を指定する
ファイバータイプの選択
長距離アプリケーション用の OM3 (300MHz・km)、OM4 (4700MHz・km)、OM5 (広帯域マルチモード)、または OS2 シングル-モード (9/125µm)-
ファイバー数のオプション
8 ファイバー、12 ファイバー、または 24 ファイバー構成。特殊なアプリケーションに使用できるその他のカウント
コネクタバリエーション
MPO はガイドピンありまたはガイドピンなし。女性または男性。キーアップまたはキーダウンの方向。ブレークアウト レッグの ST、SC、LC、または FC 終端
ポリッシュタイプ
UPC (ウルトラ フィジカル コンタクト) 規格。 APC (角度付き物理接触、8 度) は、より高いリターン ロスを必要とするシングルモード バージョンで利用可能-
ジャケット素材
LSZH (低煙ゼロハロゲン) 一般屋内用。 OFNP（プレナム-定格）-空気処理スペース用。 OFNR (ライザー-定格);コスト重視の用途向けの PVC-。耐紫外線性を備えた屋外用-定格の装甲ジャケット
カラーコーディング
標準の TIA-598C カラー (OM4 はアクア、OM2/OM3 はオレンジ、OS2 はイエロー)。ネットワーク識別用のカスタムジャケットカラー。繊維の位置に合わせて色分けされたブレークアウトレッグ
ラベルとマーキング
回路 ID、ロケーション コード、または資産番号を含むカスタム ケーブル タグ。ブレイクアウトレッグには連続した番号が付けられます。施設固有のラベル付けスキーム-
ブレークアウト構成
分岐管直径オプション (900µm または 2.0mm);ブレイクアウトブーツスタイル。ケーブル管理のための千鳥ブレークアウトとグループブレークアウト。ジップ-スタイルのデュアル-ファイバー ブレークアウト
始める準備はできましたか?
技術サポート、サンプル テストについては、当社のファイバー接続スペシャリストにお問い合わせください。また、お客様の特定の要件に合わせたカスタム見積もりをご依頼いただくこともできます。
